信息編號：S456301
【精品機，價格電議】高精度、 高性能，成色好，機器保養好。安裝使用少。

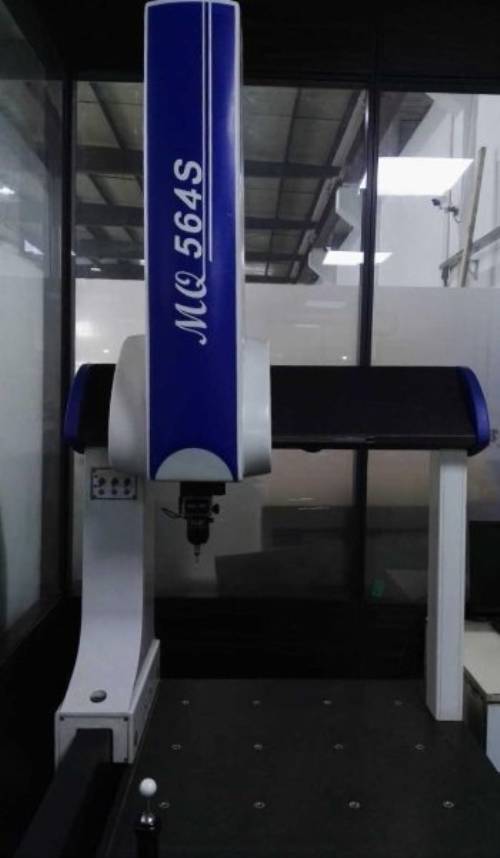

愛德華官方參數：產品型號：MQ564類型：橋式三坐標測量機定位精度：0.005 mm外形尺寸：500*600*400 mm外形尺寸：500*600*400適用范圍：汽車、模具、航天、塑膠、五金、連接器1、主機：MQ系列測量機采用國際先進的有限元分析設計方法，使其具有機械結構剛性強、幾何誤差小，具有高精度、高性能和高穩定性的優點。 機械整體結構采用剛性結構好、質量輕的全封閉框架移動橋式結構。其結構簡單、緊湊、承載能力大、運動性能好。 固定優質花崗巖工作臺，使其具有承載能力強、裝卸空間寬闊、便捷。 Y向?qū)к壊捎醚辔彩剑ㄎ痪雀�，穩定性能好。 三軸采用優質花崗巖，熱膨脹系數小，三軸具有相同的溫度特性，因而具有良好的溫度穩定性、抗實效變形能力，剛性好、動態幾何誤差變形小。 三軸均采用自潔式預載荷高精度空氣軸承組成的靜壓氣浮式導軌，軸承跨距大，抗角擺能力強，阻力小、無磨損、運動更平穩。 橫梁采用精密斜梁設計技術（已獲專利），重量輕、重心低、剛性強，動態誤差小，確保了機器的穩定。 采用國外進口反射式金屬帶狀光柵計量系統，與大多數工件具有相近的熱膨脹系數，確保了良好的重復精度。驅動系統采用國際知名品牌的高性能直流伺服電機、齒形帶傳動裝置，確保傳動更快捷、更精準、運動性能更佳。 Z軸采用氣缸平衡裝置，極大的提高了Z軸的定位精度及穩定性�？刂葡到y(tǒng)采用德國知名的SB專用三坐標數控系統，具有國際先進的上下位機式的雙計算機系統，從而極大地提高系統的可靠性和抗干擾能力，降低了維護成本。 軟件采用具有獨立知識產權的、功能強大的AC-DMIS測量軟件包，其完善的測量功能和聯機功能，為用戶提供了完美的測量解決方案。 2.規格：型號 范圍 MQ MQ-HA示值誤差（微米） 測量誤差（微米） 示值誤差（微米） Indication error(um) 測量誤差（微米） Measurement error(um) 最大載重量 Maximum load(kg)564 500*600*400 2.6 L/250 2.6 1.9 L/300 1.9 500686 600*800*600 2.7 L/250 2.7 2.0 L/300 2.0 8008106 800*1000*800 2.8 L/250 2.8 2.2 L/300 2.2 100010128 1000*1200*800 3.2 L/250 3.2 2.6 L/300 2.6 150010158 1000*1500*800 3.2 L/250 3.2 2.6 L/300 2.6 180010208 1000*2000*800 3.2 L/250 3.2 2.6 L/300 2.6 2000121510 1200*1500*1000 4.0 L/250 4.0 - - - - - - 220012Y10 1200*Y*1000 4.0 L/250 4.0 - - - - - - 2200 2、技術指標： RENISHAW MH20i手動雙旋轉可分度測頭系統 技術參數：測頭部分 TP20標準測力模塊一個 感應方向 ±X ±Y ﹢Z 測頭座分度機構： 繞A軸（水平軸） 范圍 0°～90°最小步距15° 繞B軸（鉛垂軸） 范圍±180° 最小步距15° 空 間 位 置 168個 重量 210g 技術參數測頭部分 感應方向 測頭座分度機構 空間位置 重量 TP20標準測力模塊一個 ±X 繞 A軸（水平軸） 繞B軸（鉛垂軸） 168 210g±Y 范圍 0°～90° Range ± 180 °±Z 最小步距15° 最小步距15° 02：RENISHAW測針組： 測針：訂貨號 型號 材料 測球直徑 長度 桿直徑 有效長度 數量A-5003-0033 PS48R 紅寶石測球/碳化鎢桿 1 20 0.8 12.5 1A-5000-3603 PS2R 紅寶石測球/不銹鋼桿 2 20 1.4 14 1A-5000-4160 PS16R 紅寶石測球/不銹鋼桿 3 20 1.5 17.5 1A-5000-7807 PS8R 紅寶石測球/不銹鋼桿 2 10 1 6 4A-5000-3609 ―― 紅寶石測球/不銹鋼桿 2 16.5 1.4 12 1 測針加長桿：訂貨號 型號 材料 直徑 長度 數量M-5000-3648 SE5 不銹鋼桿 Stainless rod 3 20 1 測針中心座：SC2一個訂貨號 型號 材料 中心尺寸 有效長度 數量 A-5000-3627 SC2 不銹鋼桿 7 7.5 1 03:校準器： 標準球Φ25.4及萬向球座T5 1套 04：精度指標： 長度計量系統： 英國RENISHAW反射式金屬帶狀光柵尺 分辨率： 0.5mm； 測量范圍： 500mm×600mm×400mm 示值誤差： E≤2.6＋L/250mm 探測誤差： R≤2.6mm長度計量系統：英國RENISHAW反射式金屬帶狀光柵尺分辨率：0.5mm；測量范圍：500mm×600mm×400mm示值誤差：E≤2.6＋L/250mm探測誤差：R≤2.6mm 2、環境要求 溫 度 20 2℃,1℃/h,1℃/m,2℃/24h濕 度 40％-70％電 源 220V 10％,50HZ-60HZ氣 源 ≥0.55MPa 3、控制系統： 德國SB公司CNC系列三坐標測量機專用控制系統 德國知名三坐標測量機專用控制系統 采用國際先進的上、下位機式的雙計算機控制系統 支持多種測頭系統：觸發測頭、掃描測頭、光學CCD測頭、激光測量系統 內置控制技術軟件，可實現四軸伺服驅動及運動狀態優化調整 支持RENISHAW全系列測頭連接系統PICS 內含智能掃描控制系統�？蓪崿F(xiàn)空間輪廓曲線、曲面自動掃描控制 內部采用先進的連續運動軌跡插補算法，可進行測量軌跡的優化整合，自動生成合理的測量運動軌跡 采用多種控制模式，提供多種安全保障功能 具有故障自診斷糾錯功能 具有內部溫度監控系統 內部通訊采用多種接口標準，便于計算機聯網升級 配置專業化的三軸聯動操縱桿及按鍵面板的操縱盒 輸入、輸出、光隔離具有良好的電氣可靠性、穩定性、安全性及超強的抗電磁干擾能力，符合歐洲電氣安全標準 4、計算機系統 01：DELL計算機： CPU：1.8GHz操作系統：Windows XP SP2最小內存：1G硬盤：80G顯卡：TNT/GERFORCE 顯卡驅動推薦使用以下版本： WINXP VERSION 30.82圖形庫：OPENGL（操作系統提供）顯示器：17″液晶顯示器02：打印機：HP A4彩色噴墨5、軟件系統：AC-DMIS EXT測量軟件包源于德國世界領先的設計理念及技術，具有全套自主知識產權、功能強大的計量檢測軟件已通過德國物理研究院PTB認證。具有國際先進水平的測軟件包AC-DMIS將現代坐標測量技術和現代工業加工技術的幾何量尺寸、公差評定等等測試要求進行了最佳結合，不管是簡單的箱體類工件還是復雜的輪廓曲面類工件，AC-DMIS軟件都為其提供了完美的測量解決方案。AC-DMIS.EXT的功能 測量環境參數與運動參數配置； 測頭系統配置與校正；測量點的獲��；基本幾何元素；元素的構造、轉換、再現、投影、存儲/調用及相關計算；坐標系統及工件坐標系的建立、存儲/調用與轉換；尺寸公差及形位公差評定；測量結果文件的保存與導入；CAD三維模型的導入與轉換；模型坐標系與工件坐標系的統一；在模型上拾取特征元素及曲面點；l截面線的創建與測量；l已知曲面的自動測量及偏差輸出；基于三維模型的脫機編程；測量路徑的顯示與模擬測量運行；測量結果的可視化及圖形化報告的輸出；IGES和STEP格式的標準三維建模數據文件的輸出；DAT格式的數據文件的輸出；word格式和excel格式的測量結果報告模板；特征元素的參數化自動測量；測量程序的編制與程控測量；智能化的自學習測量；影像測量。
設備在江蘇
|
